Linea di estrusione di fogli di TPU EVA non tessuti

Linea di estrusione di fogli termoplastici a fusione a caldo per puntali (macchina per fogli per contrafforti per calzature in tessuto non tessuto accoppiato TPU/EVA)

1. Panoramica del prodotto

2. Composizione completa della linea

1. Sistema automatico di miscelazione e alimentazione sottovuoto

   Unità di dosaggio automatico chiusa per pellet di TPU, granuli di EVA, additivi in polvere e scarti di tessuto non tessuto spunlace triturato; l'alimentazione sottovuoto evita perdite di polvere e ponti di materia prima, migliora la consistenza della formulazione.
2. Unità di estrusione principale

• Estrusore bivite parallelo: vite con struttura di scarico multi-sezione, rimozione efficace dell'umidità dal tessuto spunlace, forte capacità di plastificazione, produzione 400~750 kg/h per la produzione di fogli compositi ad alta resa; equipaggiato con convertitore di frequenza ABB e controllo della temperatura segmentato Omron, precisione ±1℃, ideale per formulazioni composite spunlace ad alto riempimento.
• Estrusore monovite: barile nitrurato L/D 32:1, conveniente per fogli per puntali monostrato in TPU/EVA puro a basso riempimento, produzione 150~300 kg/h.

1. Testa di estrusione a T e formazione con calandratura a tre rulli

   Testa di estrusione a T regolabile cromata a specchio, precisione del gap 0,01 mm; calandra a tre rulli a temperatura costante realizza la laminazione sincrona della massa plastica fusa e del tessuto non tessuto spunlace, spessore uniforme del foglio 0,15~2,5 mm, nessuna bolla o delaminazione tra il tessuto e lo strato di plastica.
2. Unità di raffreddamento, trazione e taglio servoassistito

   Rack di raffreddamento ad acqua a circolazione + traino a rulli a velocità variabile; taglio e tranciatura a lunghezza fissa servoassistiti, tolleranza di taglio ±0,3 mm, rifilatura bordo online opzionale.
3. Avvolgitore a tensione costante

   Avvolgimento automatico controllato da PLC per rotoli finiti di puntali, tensione di avvolgimento regolabile per prevenire deformazioni da stiramento del foglio, specifiche del rotolo personalizzabili.

   L'intera linea adotta il controllo centralizzato PLC con touchscreen, salvataggio della formula di produzione con un tasto per un rapido cambio di materiale.

3. Materie prime applicabili e prodotto finito

• Materie prime: particelle di TPU, EVA modificato, tessuto non tessuto spunlace, additivo a fusione a caldo, polvere di riempimento

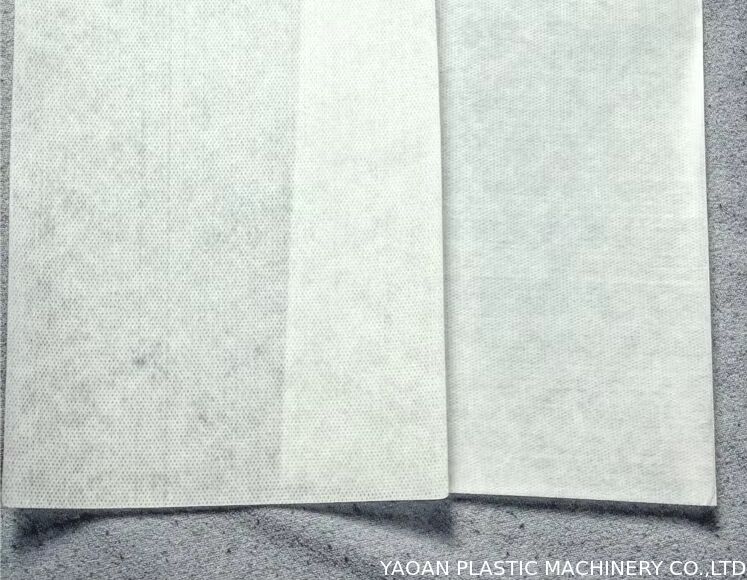

• Prodotti finiti: foglio per puntali termoplastico a bassa temperatura, foglio chimico per contrafforti, foglio di rivestimento per scarpe composito spunlace per scarpe casual, scarpe in pelle, sneakers, stivali di sicurezza
• Intervallo di larghezza del foglio: 600/1000/1200/1600 mm personalizzabile

4. Vantaggi delle attrezzature principali

1. Estrusione composita integrata: laminazione in un unico passaggio di plastica + tessuto spunlace, annullamento del processo di rivestimento secondario, risparmio sui costi di produzione
2. Ampia adattabilità della formula: passaggio da foglio di plastica puro / foglio composito con tessuto semplicemente cambiando la formula e la modalità di alimentazione
3. Qualità finita stabile: strato composito senza sfaldamento, caratteristica di fusione a caldo a bassa temperatura adatta all'artigianato di stampaggio a freddo delle fabbriche di scarpe globali
4. Elevata automazione, meno operazioni manuali, puntali finiti soddisfano gli standard internazionali di ispezione delle materie prime per calzature
